Intégration des données de machines-outils CNC avec Forge

i-GuSystem est un expert finlandais de la digitalisation des moyens de production et de la connexion aux machines CNC* pour le pilotage et la collecte des données. Afin de s’adapter au développement des machines équipées de serveurs OPC UA, ils recherchaient une solution pour adapter leurs outils développés pour le protocole MTConnect.

i-GuSystem s’est longtemps appuyée sur MTConnect pour extraire les données des machines-outils. Observant l’installation croissante de machines-outils utilisant OPC UA, l’entreprise a reconnu la nécessité de s’adapter à cette norme émergente. Ce changement est devenu particulièrement pressant lorsque l’un des clients clés d’i-GuSystem, un constructeur international de machines de renom, a acquis une nouvelle machine Liebherr équipée d’une commande numérique CNC Siemens 840D et d’un serveur OPC UA. Cette évolution a incité i-GuSystem à accélérer sa transition vers la technologie OPC UA.

i-GuSystem a recherché un expert qui pourrait les aider à accéder et à transformer efficacement les données OPC UA, garantissant ainsi une compatibilité continue avec les outils et systèmes existants. Une exigence fondamentale était la capacité de livrer les données machines au format XML, ce qui était essentiel pour maintenir une intégration fluide à travers le pipeline de données.

(*) CNC : Computer Numerical Control ou commande numérique par ordinateur

La norme MTConnect, dont la première version date de 2008, est un protocole léger et ouvert conçu pour l’échange de données en lecture entre les équipements de l’atelier et les logiciels métier. MTConnect est notamment utilisé pour la traçabilité des pièces et le contrôle de production.

MTConnect définit le vocabulaire et la sémantique spécifique au domaine des équipements de production, en s’affranchissant d’un format propriétaire, et facilite ainsi la récupération organisée des informations de processus à partir de machines-outils à commande numérique. L’utilisation de ce modèle d’information pour fournir des données structurées et contextualisées réduit le temps et le coût d’intégration.

MTConnect est utilisé sur plus de 250 000 équipements par plus de 500 constructeurs, intégrateurs et utilisateurs finaux dans plus de 50 pays.

Plus d’info sur MTConnect.

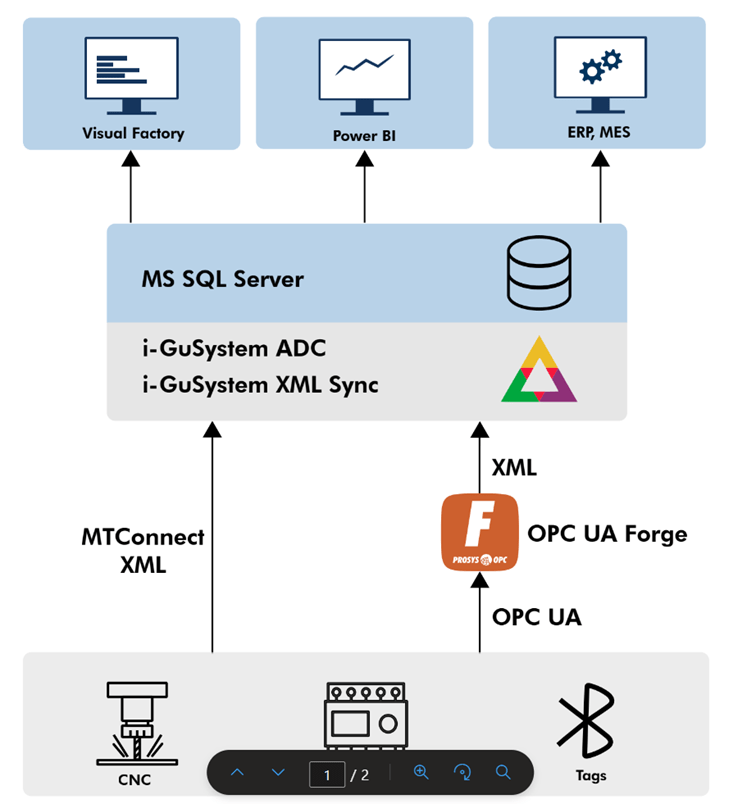

Après une évaluation approfondie des solutions disponibles, i-GuSystem a sélectionné la plateforme de DataOps Prosys OPC UA Forge en raison de sa capacité à se connecter directement aux serveurs OPC UA et à générer des données dans le format XML requis. Cette solution garantissait une compatibilité totale avec leur logiciel iguXMLsync existant, qui gère le traitement, le stockage et l’intégration en aval avec divers systèmes, y compris le MES utilisé par le client, les services cloud basés sur MQTT tels qu’Azure, et les tableaux de bord Power BI.

Contrairement à d’autres solutions, qui auraient nécessité des outils distincts pour la collecte de données et l’intégration de bases de données OPC UA introduisant une complexité et des risques inutiles, Forge proposait une voie unifiée, robuste et rentable, permettant ainsi à i-GuSystem de répondre au besoin présent mais aussi de s’assurer de son succès futur dans le monde de la gestion des données machines en perpétuelle évolution.

i-GuSystem a reçu le package d’installation Forge et a réalisé le premier déploiement sur site dans l’établissement de son client en seulement deux heures, de la connexion à la nouvelle machine à l’établissement du flux des données dans le format souhaité. La rapidité et la facilité d’intégration de Forge ont dépassé les attentes.

Quelques appels rapides au support Prosys ont permis de clarifier des détails mineurs de configuration, et depuis le système fonctionne de manière fiable. Forge joue désormais un rôle clé pour garantir la compatibilité entre les nouvelles machines-outils, réduisant les charges d’ingénierie et rendant les solutions d’i-GuSystem encore plus évolutives et prêtes pour l’avenir.

« Je m’attendais à ce que la première installation prenne une journée entière, peut-être deux. J’ai quitté le site après seulement deux heures, tout fonctionnait comme prévu. C’est rare dans ce métier. »

Avec la plateforme Prosys OPC UA Forge, i-GuSystem a étendu rapidement son savoir-faire en intégration CNC aux dernières machines compatibles OPC UA. En maintenant des formats de données cohérents et en exploitant une couche logicielle unique pour lire et traiter les données machines, i-Gusystem protège son architecture système pour les prochaines années, tout en offrant des résultats rapides à ses clients.

i-GuSystem Oy est une entreprise finlandaise spécialisée dans la digitalisation des moyens de production et l’amélioration de l’efficacité industrielle. Leader dans son domaine, elle propose des solutions pour le transfert de programme CNC, l’état des machines et la collecte et la gestion des données de production. Ses produits internes s’appuient sur le protocole MTConnect et des adaptateurs automates, elle propose notamment le logiciel iguXMLsync pour compiler et transférer des données vers des bases de données, ainsi que des services d’installation complets.

i-GuSystem est particulièrement reconnue pour sa capacité à collecter des données directement des équipements de production sans capteurs supplémentaires. Les solutions prennent en charge à la fois les connexions modernes OPC UA et MTConnect, ainsi que l’acquisition de données par automates et en solutions sans fil.

Article original publié par Prosys OPC Ltd : https://prosysopc.com/cases/from-mtconnect-to-opc-ua-cnc-data-collection-with-forge/
